+86-15800114847
氟素离型膜丨什么是氟素离型膜？
氟素离型膜又叫氟塑离型膜，是以PET为基材，在其表面涂上离型剂。合格的氟素离型膜表面平整光滑、涂布均匀，无颗粒、气泡等缺陷。
氟素膜或氟素膜，主要用途是起到隔离带有粘性物品的作用，如硅胶带、PI胶带等。在生产、储存或运输中，氟素离型膜起到保护胶黏剂不受污染、变质的作用。 目前应用比较广泛的主要是胶带或者带胶制品的载体。
它的应用原理跟离型膜一样，主要是起到一个防粘的作用，但是跟硅油离型膜又不一样，氟在离型膜里面是以一种氟化物的形式存在的，大部分的胶带都是基材加胶水的形式存在耐高温胶带的基材分很多种（PET,聚酰亚胺）亚克力胶水的温度没办法耐到硅胶胶水的温度、硅胶的胶水跟硅油离型膜同属矽利康的类别，时间长了会产生各方面的反应就是贴死。
离型膜的一些技术指标如下：
常温剥离力 ，常温下经过标准测试得到的剥离力数据大小，单位是N/25mm，可以转换成多少克。
1、一般10克以下的剥离力，即0.10N/25mm称为轻剥离；
2、3~4克的剥离力，即0.03~0.04N/25mm，俗称为轻轻剥离；
3、20克以下的剥离力，即0.20N/25mm，称为中剥；
4、35~45克的剥离力，即0.35~0.45N/25mm，俗称为重剥； 5、60~80克的剥离力，即0.60~0.80N/25mm，俗称为重重剥离；
6、也有1.00N/25mm，即100克以上的剥离力，俗称为超重剥离；
残余粘着率 指氟素离型膜在经过第一次剥离后，第二次剥离时的力,特氟龙高温胶带，经计算后得到的数据。
老化剥离力 老化剥离力是指氟素离型膜在贴合产品或者胶带后，经过一定的时间或高温后所测的剥离力。一般来说老化后测得的剥离力数据，一般较常温剥离力稍大。

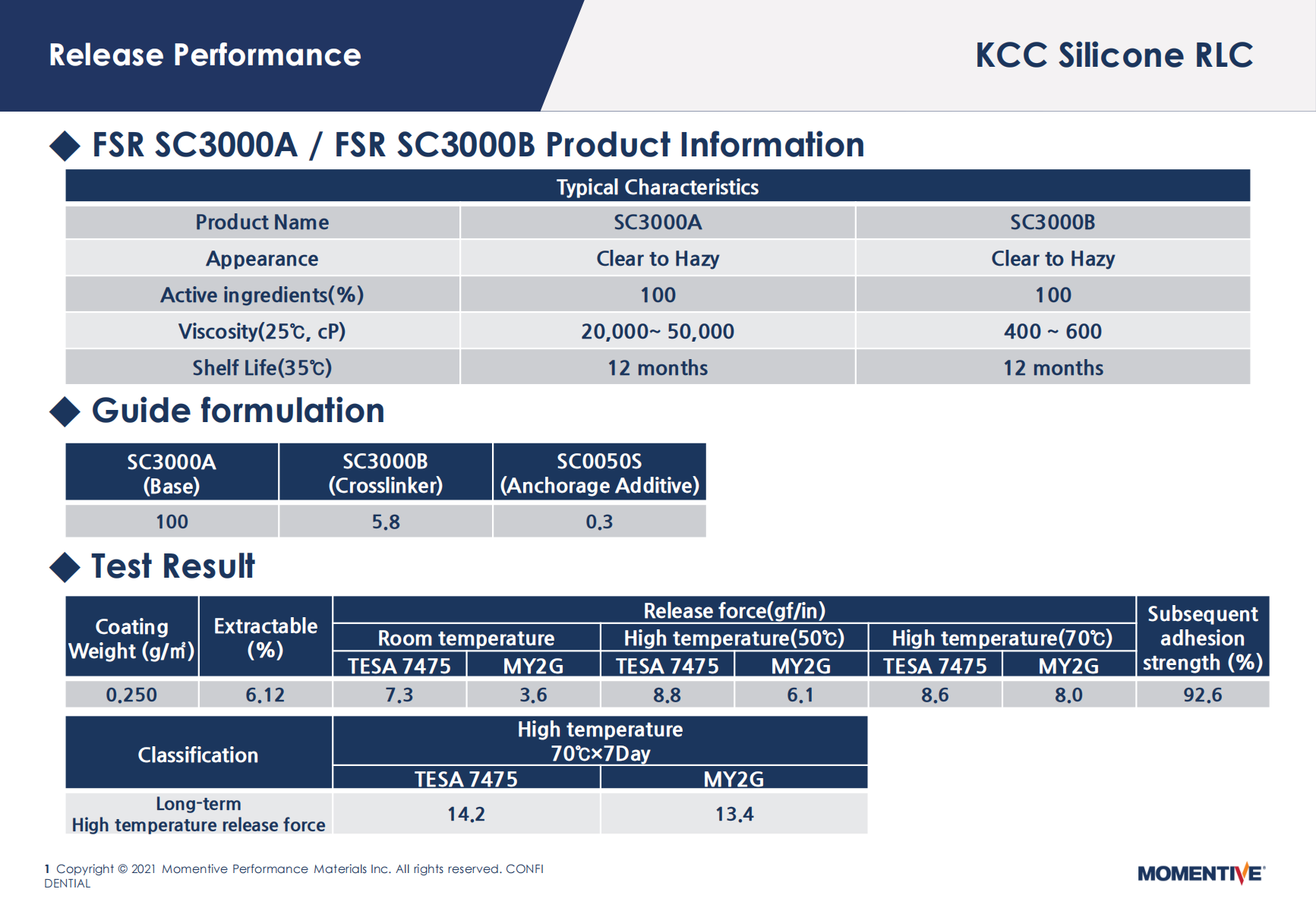

KCC推出无溶剂氟素离型剂，具有高固含量，离型力稳定的特性。更多产品资料，请联系李工86-15800114847.
